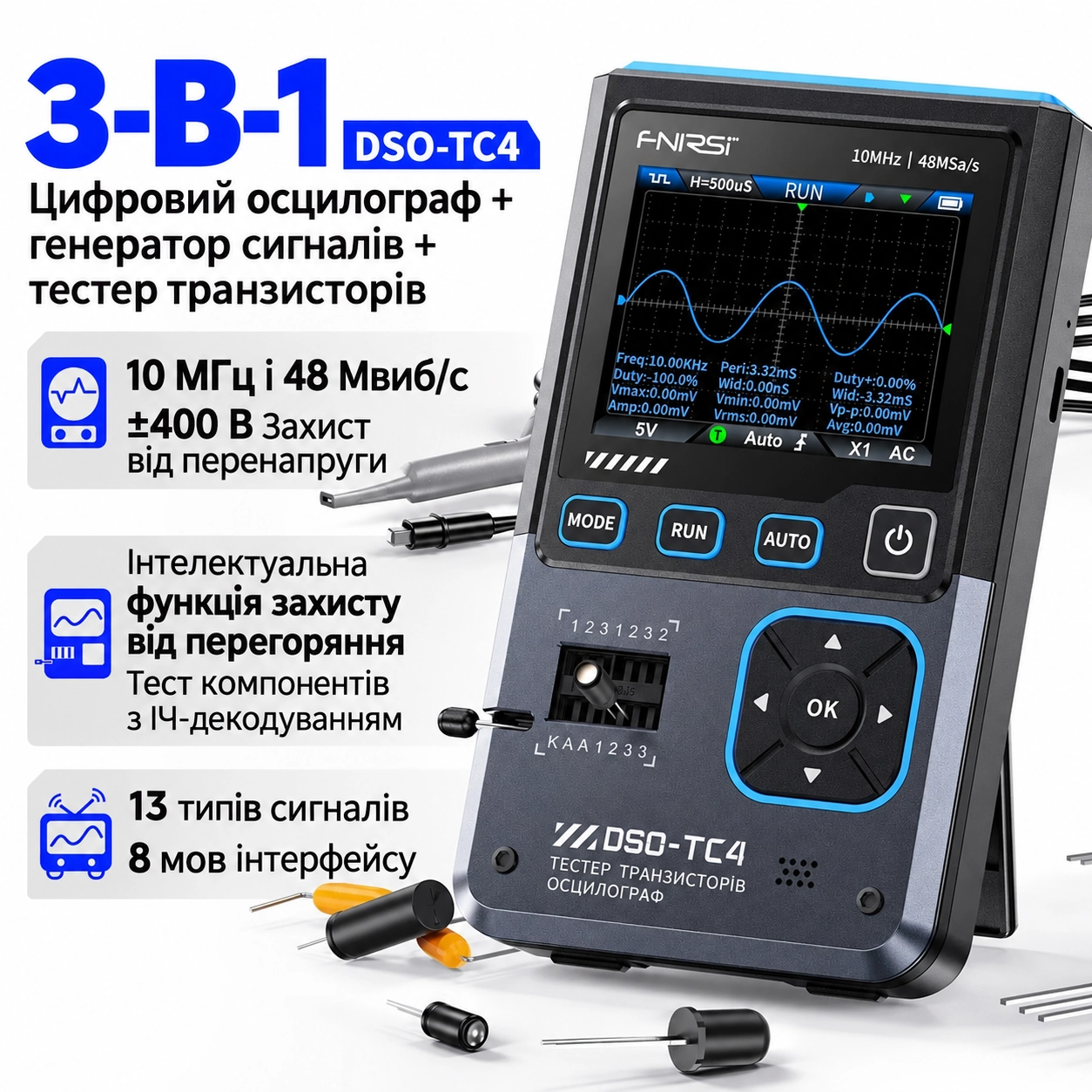

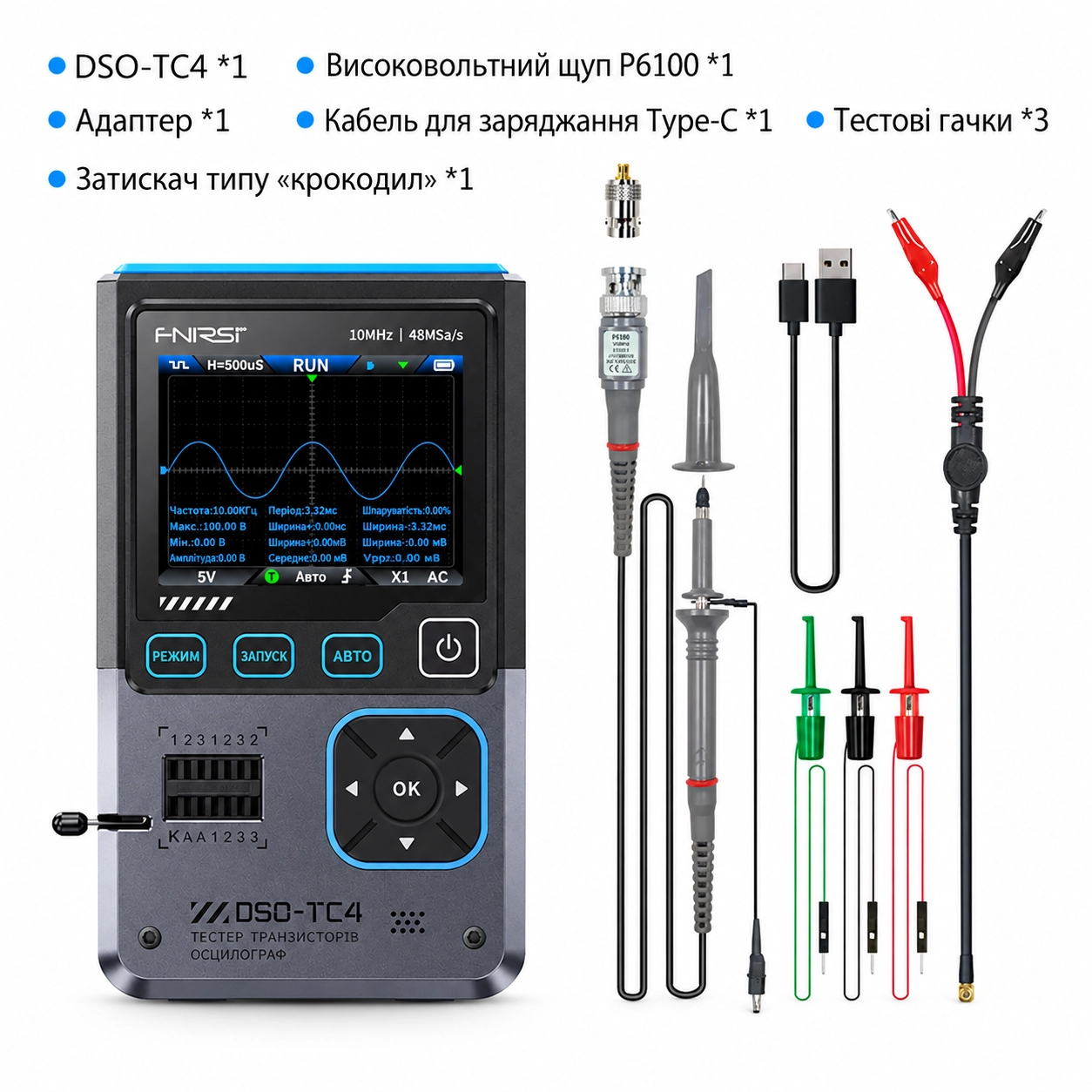

FNIRSI DSO-TC4 — осцилограф, тестер компонентів і генератор сигналів 3-в-1
FNIRSI DSO-TC4 — багатофункціональний портативний вимірювальний прилад, який поєднує цифровий осцилограф, автоматичний тестер електронних компонентів і генератор сигналів. Така комбінація дозволяє використовувати один пристрій для аналізу електричних сигналів, перевірки компонентів і формування тестових сигналів під час ремонту, діагностики, розроблення та налагодження електроніки.

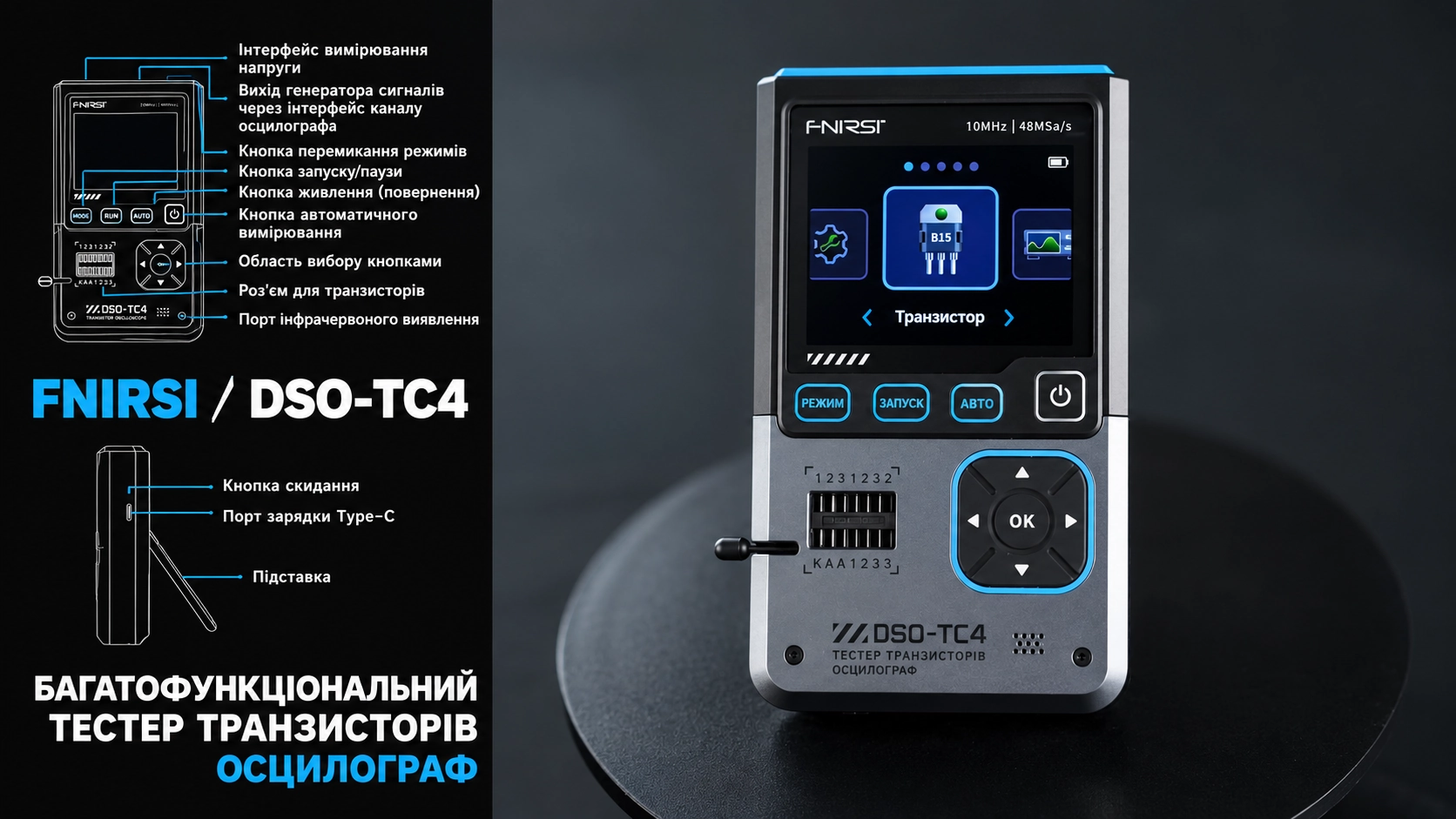

Прилад оснащений кольоровим дисплеєм, вбудованим акумулятором і захистом вимірювальних входів. Компактна конструкція робить DSO-TC4 зручним як для стаціонарного робочого місця, так і для мобільного використання.
Цифровий осцилограф із смугою пропускання 10 МГц
Осцилограф DSO-TC4 має аналогову смугу пропускання 10 МГц і працює з частотою дискретизації в реальному часі до 48 Мвиб/с. Такі параметри дозволяють спостерігати форму сигналів, контролювати їхні часові та амплітудні характеристики й виконувати типові діагностичні операції під час роботи з електронними схемами.
Підтримуються AC- і DC-зв'язок, регулювання вертикальної чутливості та часової розгортки, а також режими запуску Auto, Normal і Single. Запуск може виконуватися за висхідним або низхідним фронтом сигналу.
Автоматичне вимірювання параметрів сигналу
Осцилограф автоматично розраховує основні характеристики сигналу. Серед доступних параметрів — максимальне, мінімальне та середнє значення, RMS, Vpp, частота, період і коефіцієнт заповнення.
Функція AUTO спрощує початкове налаштування відображення сигналу, а режим HOLD дозволяє зафіксувати поточну осцилограму для детальнішого перегляду.

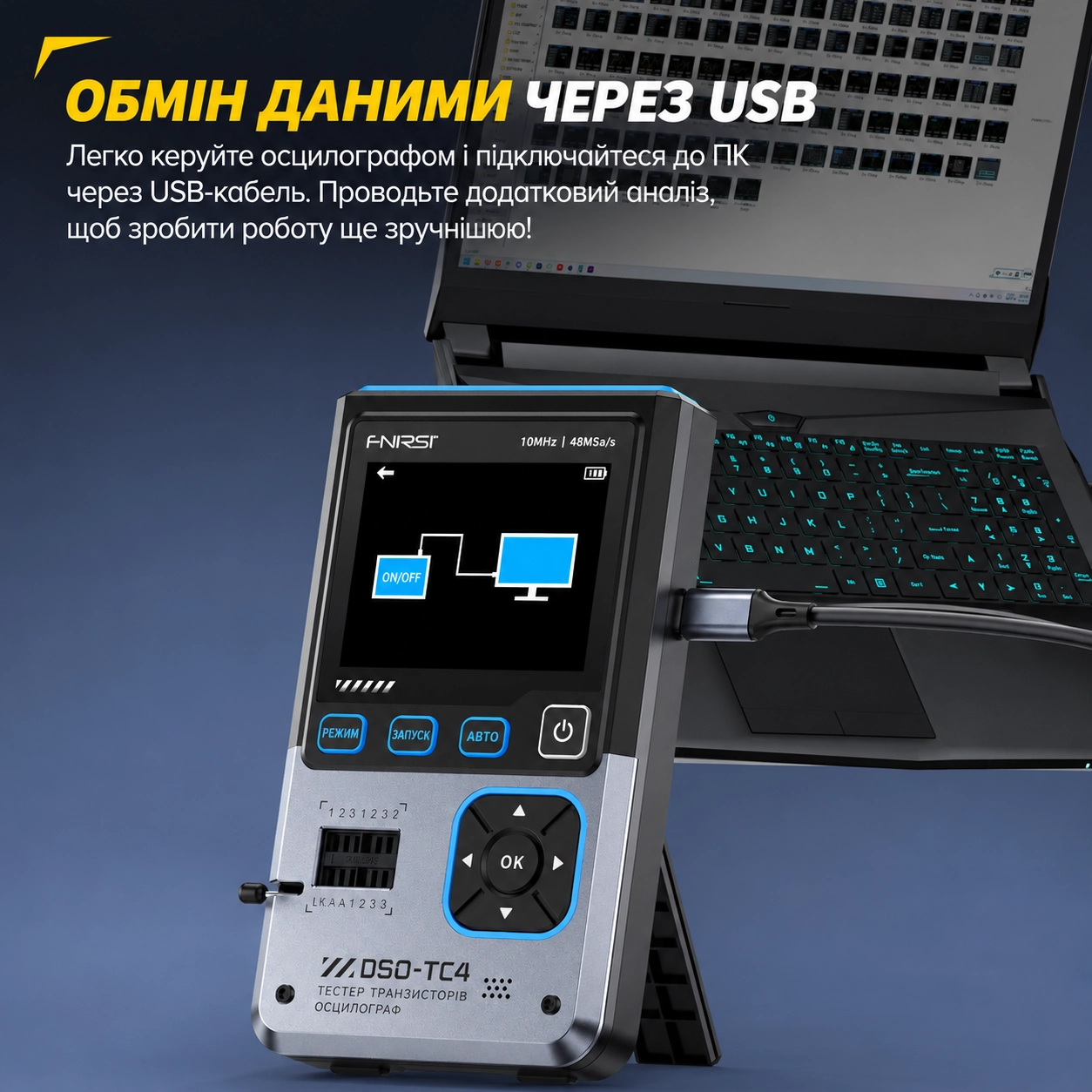

Збереження осцилограм
DSO-TC4 підтримує створення та перегляд знімків екрана з осцилограмами. Це дозволяє зберігати результати вимірювань без необхідності одразу переносити їх на інший пристрій.
Функція корисна для порівняння сигналів, фіксації результатів діагностики та подальшого аналізу отриманих даних.

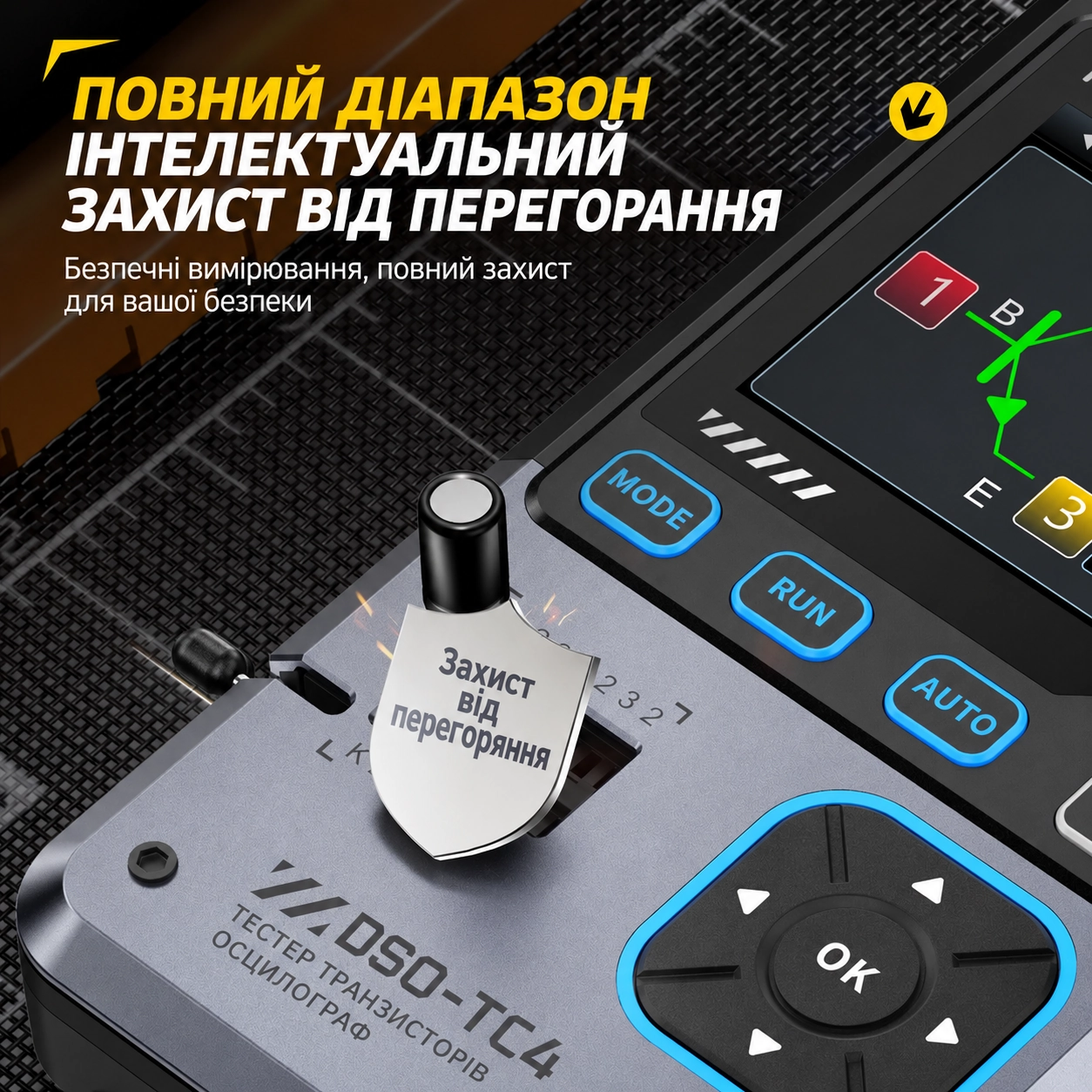

Захист входу осцилографа
Для вимірювального входу передбачений захист від підвищеної напруги. Зі щупом у режимі 1:1 заявлений діапазон до 80 Vpp, а зі щупом 10:1 — до 800 Vpp із максимальною амплітудою до ±400 В.
Захист розширює можливості приладу під час діагностики, однак під час роботи з підвищеною напругою необхідно дотримуватися допустимих меж і правил електробезпеки.
Автоматичний тестер електронних компонентів

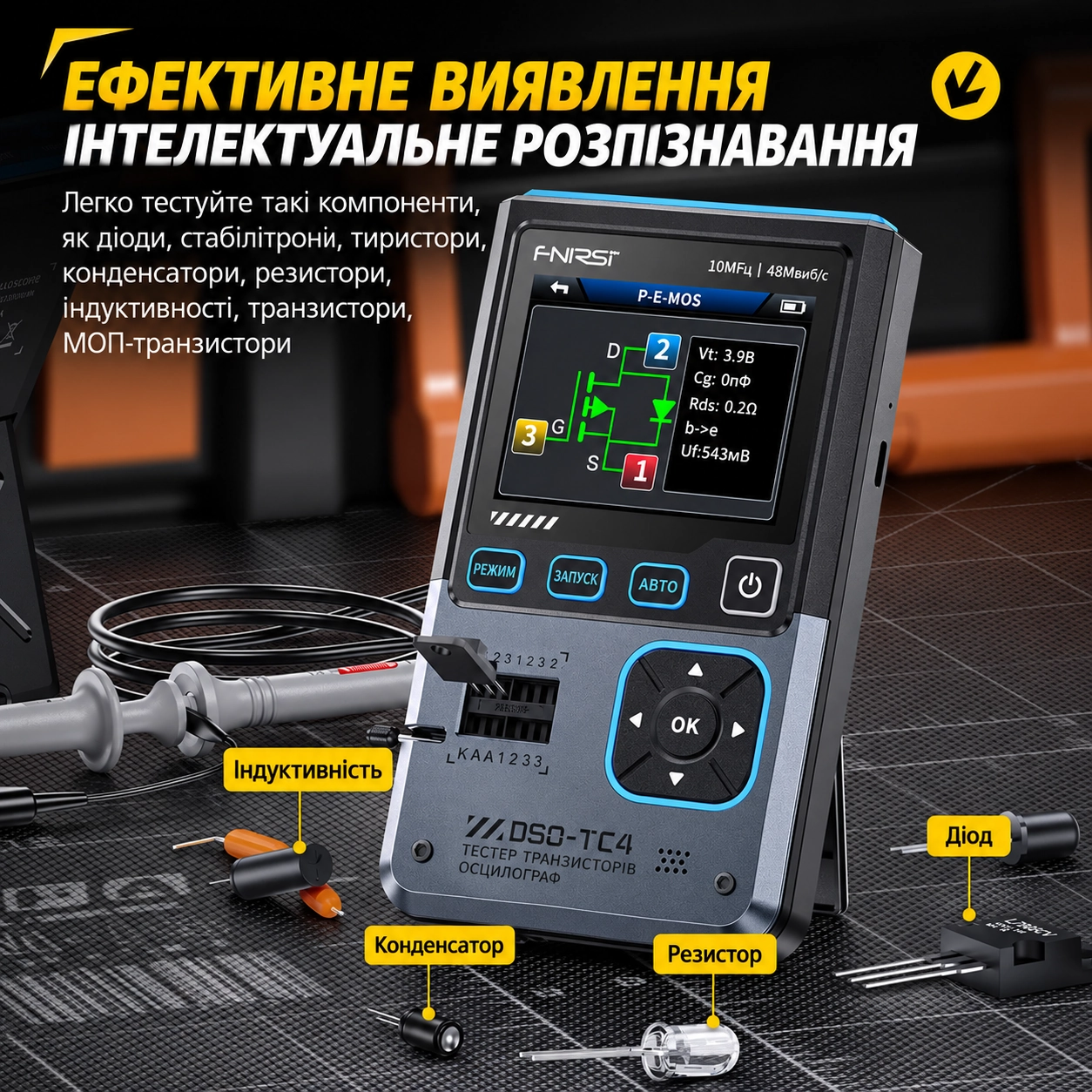

Окремий режим DSO-TC4 призначений для автоматичного визначення та перевірки електронних компонентів. Після підключення деталі прилад може розпізнати її тип і визначити розташування виводів, що спрощує перевірку невідомих або демонтованих компонентів.
Підтримується тестування транзисторів, діодів, стабілітронів, польових транзисторів, IGBT, тиристорів, конденсаторів, резисторів, індуктивностей та інших сумісних компонентів.
Детальний аналіз напівпровідникових компонентів
Для транзисторів прилад може визначати коефіцієнт підсилення hFE, напругу база-емітер Ube, струмові параметри та характеристики витоку. Для польових транзисторів доступне визначення параметрів, пов'язаних із затвором, пороговою напругою, опором каналу та захисним діодом — залежно від типу компонента.
Також підтримується тестування звичайних і стабілітронних діодів. Для стабілітронів передбачене визначення напруги пробою в діапазоні 0,01–32 В через спеціальну тестову область.
Перевірка пасивних компонентів і датчиків
DSO-TC4 вимірює ємність конденсаторів у діапазоні 25 пФ–100 мФ, опір резисторів — 0,01 Ом–50 МОм, а індуктивність — 10 мкГн–1000 мкГн.

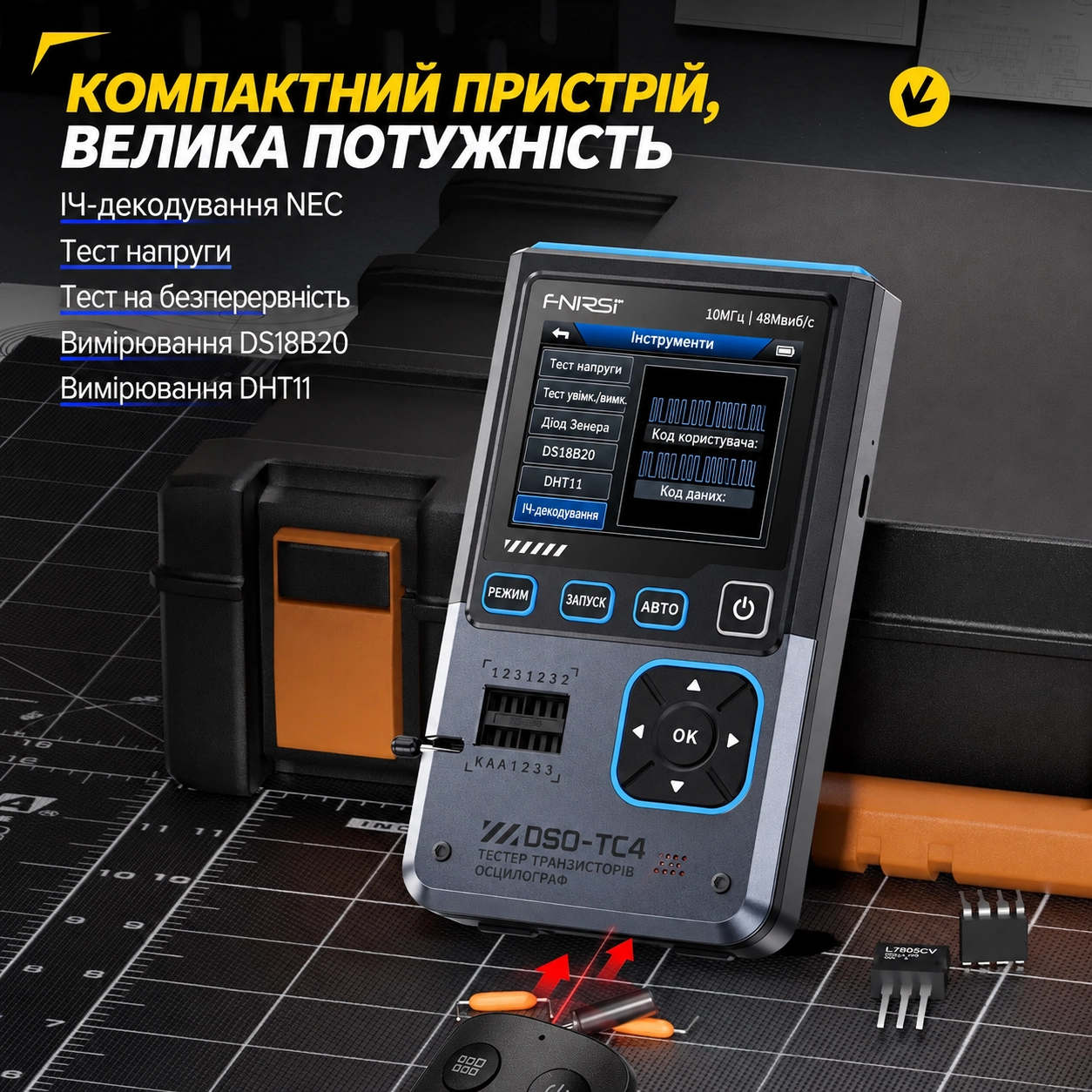

Прилад також підтримує перевірку цифрових датчиків DS18B20 і DHT11, що розширює його можливості під час діагностики та експериментальної роботи з електронними модулями.
Вбудований генератор сигналів

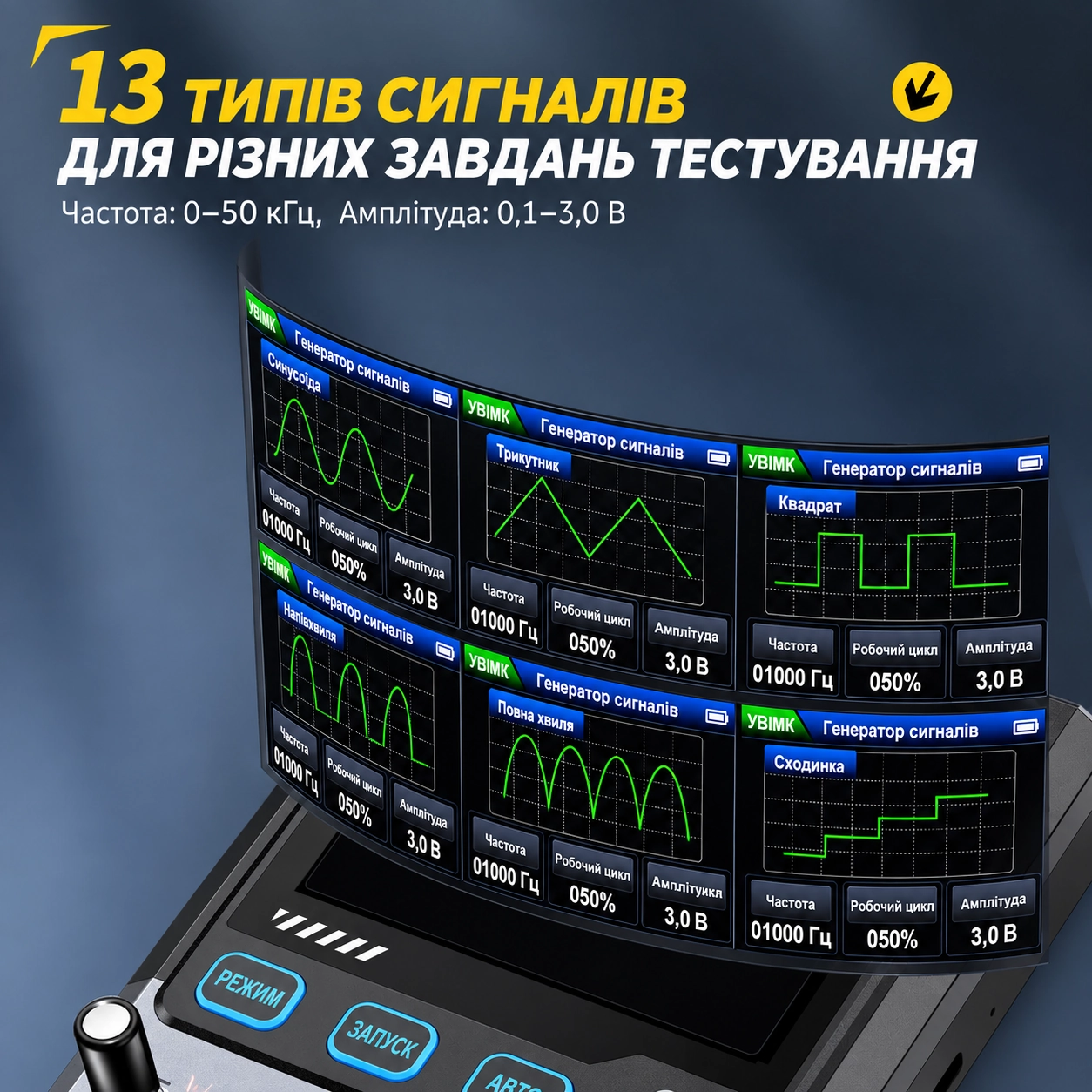

Третя основна функція DSO-TC4 — генератор сигналів. Він підтримує 13 форм вихідного сигналу з частотою до 50 кГц.
Користувач може регулювати частоту, амплітуду та коефіцієнт заповнення. Амплітуда вихідного сигналу налаштовується в межах 0,1–3,0 В, а для прямокутного сигналу коефіцієнт заповнення можна змінювати від 0 до 100%.
Генератор дозволяє подавати контрольний сигнал на електронну схему та одразу використовувати осцилограф для спостереження за її реакцією, що особливо зручно під час налагодження та пошуку несправностей.
Кольоровий 2,8-дюймовий TFT-дисплей
Результати вимірювань, осцилограми та параметри компонентів відображаються на 2,8-дюймовому кольоровому TFT-дисплеї. Яскравість підсвічування регулюється, що дозволяє адаптувати екран до умов освітлення.
Інтерфейс підтримує кілька мов, завдяки чому основні функції та налаштування приладу доступні без використання окремого комп'ютера.
Автономне живлення
DSO-TC4 оснащений вбудованим літієвим акумулятором 3,7 В ємністю 1500 мА·год. Заявлений виробником час автономної роботи становить близько 4 годин.
Для заряджання використовується USB Type-C 5 В / 1 А. Вбудований акумулятор і компактний корпус дозволяють використовувати прилад поза стаціонарним робочим місцем.
Для ремонту, діагностики та розроблення електроніки
FNIRSI DSO-TC4 орієнтований на ремонт і розроблення електроніки. Осцилограф дозволяє досліджувати сигнали та контролювати роботу схем, тестер компонентів — швидко перевіряти й ідентифікувати деталі, а генератор — формувати тестові сигнали для налагодження.
Поєднання осцилографа 10 МГц / 48 Мвиб/с, автоматичного тестера широкого набору електронних компонентів і 13-формного генератора сигналів до 50 кГц робить FNIRSI DSO-TC4 універсальним портативним приладом для майстерні, лабораторних завдань, ремонту та DIY-електроніки.
