FNIRSI FNAC-28 — багатофункціональний USB-тестер
FNIRSI FNAC-28 — компактний багатофункціональний USB-тестер для вимірювання параметрів живлення та споживання USB-пристроїв, перевірки зарядних пристроїв, кабелів і павербанків, а також тестування протоколів швидкого заряджання. Модель поєднує цифровий вольтметр, амперметр, вимірювач потужності та інструменти для аналізу USB-живлення в одному портативному корпусі.

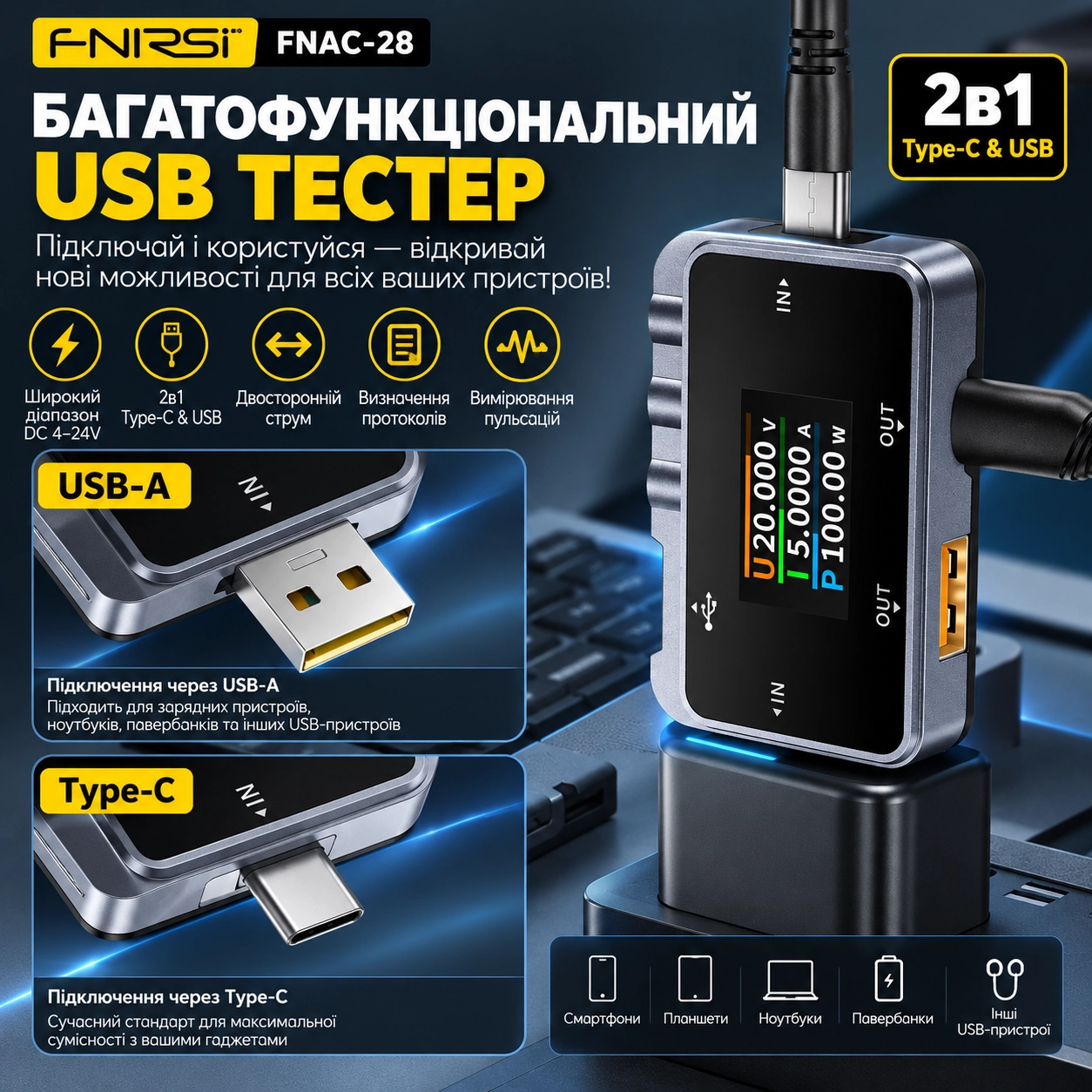

Пристрій оснащений роз'ємами USB-A та USB Type-C у виконанні male/female, завдяки чому його можна підключати до різних джерел живлення та навантажень.

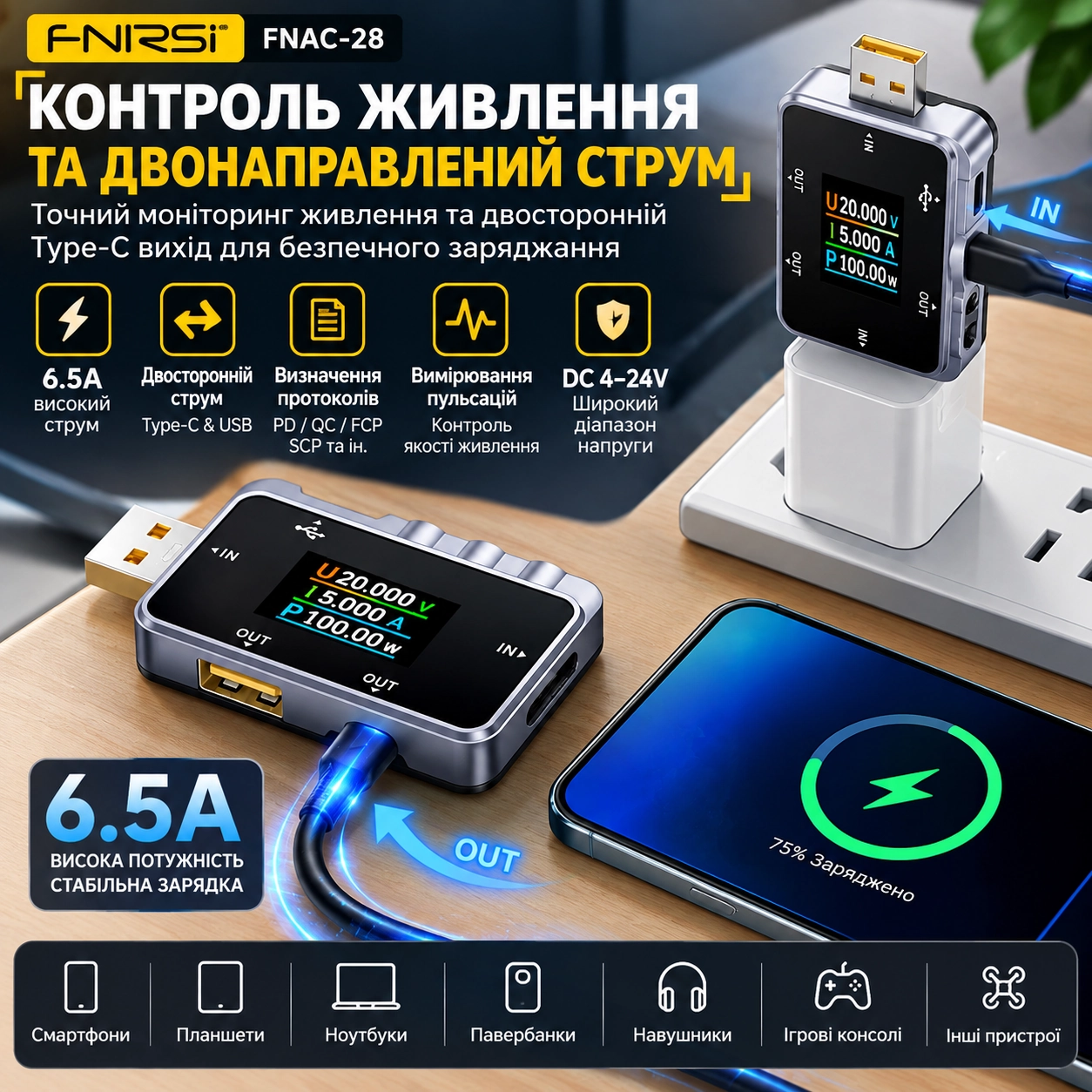

Контроль напруги, струму та потужності

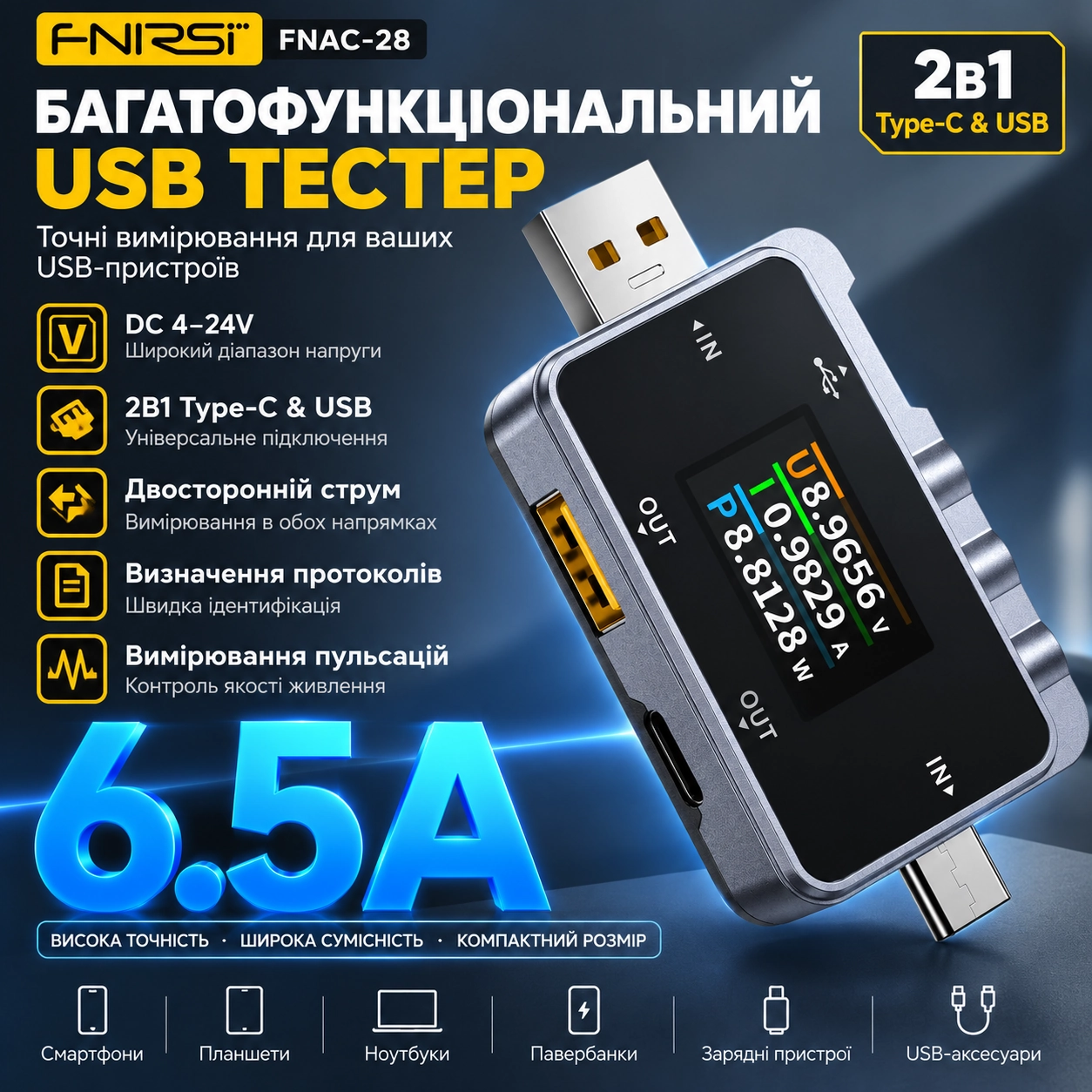

FNAC-28 дозволяє контролювати основні електричні параметри USB-лінії. Діапазон вимірювання напруги становить 4–24 В, струму — 0–6,5 А, а потужності — 0–156 Вт.
Підтримка двонапрямленого вимірювання струму дозволяє аналізувати параметри живлення та енергоспоживання. Це корисно під час перевірки зарядних адаптерів, павербанків, смартфонів, USB-накопичувачів та іншої електроніки з USB-живленням.
Висока точність вимірювання
У FNAC-28 використовується зовнішній 16-бітний АЦП, призначений для підвищення точності вимірювання напруги та струму. Така схема допомагає зменшити похибку та отримувати детальніші дані під час діагностики джерел живлення й аналізу процесу заряджання.

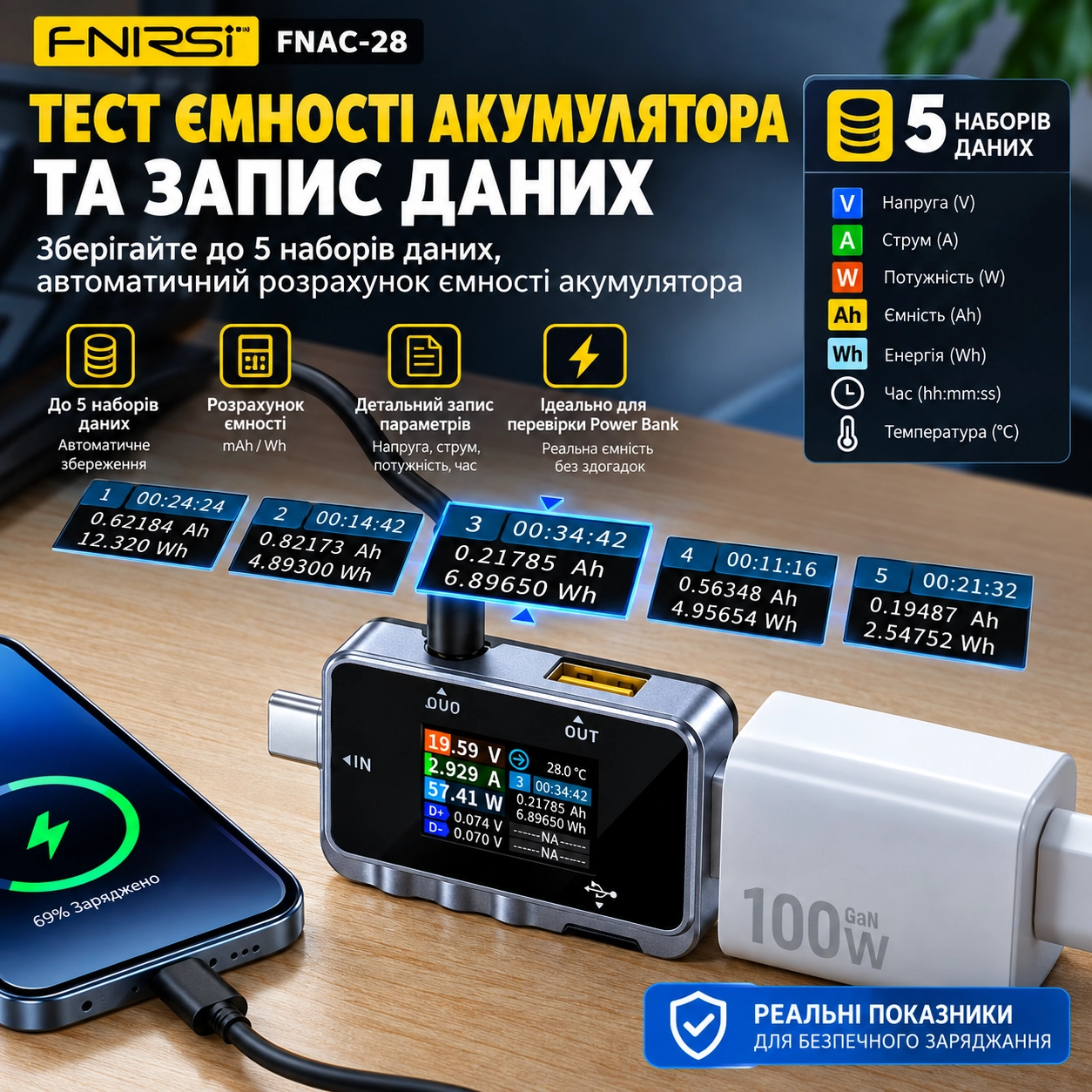

Аналіз процесу заряджання
FNAC-28 підтримує тестування ємності акумуляторів і зберігання до 5 наборів даних. Це дозволяє зберігати результати вимірювань для подальшого аналізу.
Для наочного спостереження передбачене відображення кривих. Відображення можна призупиняти, а часову базу — регулювати, що допомагає детальніше контролювати зміну параметрів у процесі тестування.
Перевірка протоколів швидкого заряджання
Одна з основних можливостей FNAC-28 — автоматичне визначення та тестування поширених протоколів швидкого заряджання. Пристрій підтримує QC 2.0, QC 3.0, FCP, SCP, AFC, VOOC/WARP, SVOOC 1.0 та SVOOC 2.0.
Підтримка тригерування протоколів дозволяє перевіряти можливості зарядних адаптерів і визначати доступні режими швидкого заряджання.
Перевірка USB-кабелів
FNAC-28 можна використовувати для перевірки кабелів. Пристрій підтримує вимірювання внутрішнього опору кабелю методом різниці напруг, що допомагає оцінювати його характеристики під навантаженням.
Також заявлена підтримка визначення DASH-кабелів, читання інформації DASH-кабелю та програмної симуляції режимів DASH і Apple 2.4 A.

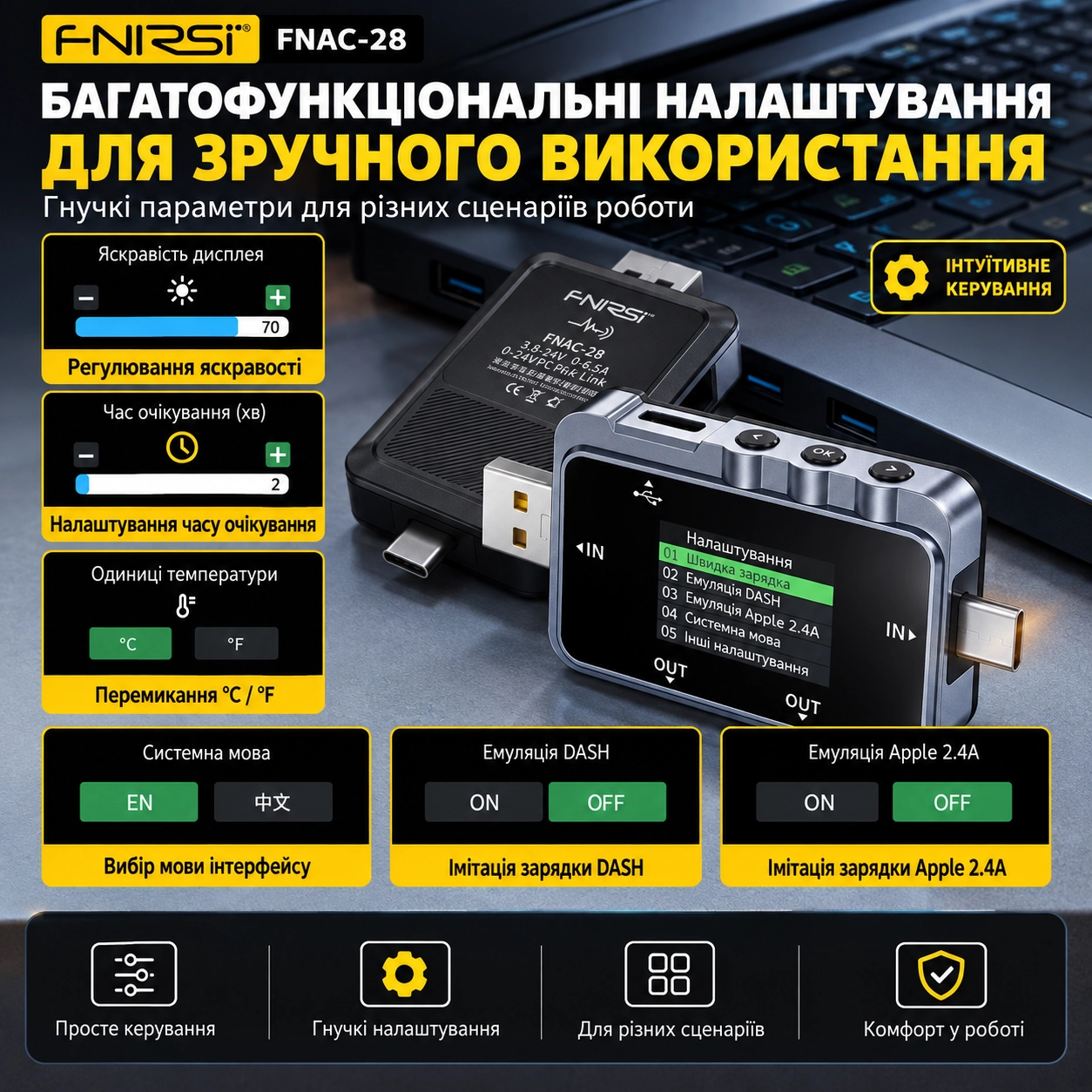

Кольоровий дисплей
Для відображення результатів використовується 1,06-дюймовий кольоровий TFT LCD-дисплей із широкими кутами огляду. На екрані можна контролювати вимірювані параметри та працювати з функціями аналізу без використання додаткового обладнання.
Яскравість дисплея регулюється, а час переходу пристрою в режим очікування можна налаштовувати. Також передбачене перемикання позначення температури між °C та °F.
Оновлення прошивки
FNAC-28 підтримує оновлення прошивки. Інтерфейс пристрою передбачає китайську та англійську мови.

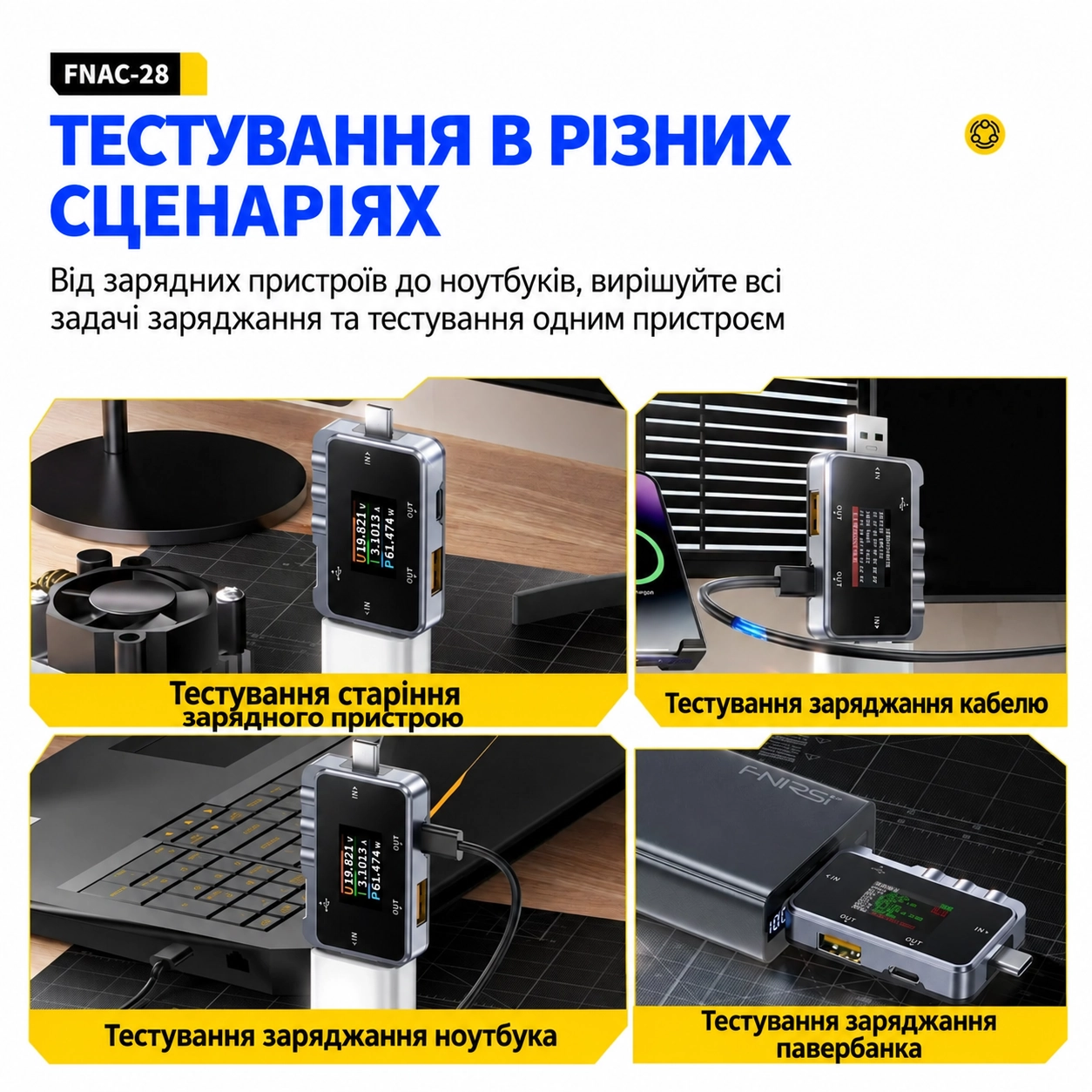

Для діагностики зарядних пристроїв і USB-живлення
FNIRSI FNAC-28 підходить для перевірки зарядних адаптерів, USB-портів, павербанків, кабелів, смартфонів та іншої електроніки. З його допомогою можна контролювати напругу, струм і потужність, аналізувати процес заряджання, оцінювати опір кабелю та перевіряти підтримку протоколів швидкого заряджання.
Поєднання вимірювання до 24 В, 6,5 А та 156 Вт, 16-бітного АЦП, підтримки USB-A і Type-C, тестування швидкого заряджання та функцій аналізу даних робить FNIRSI FNAC-28 компактним інструментом для діагностики сучасних USB-систем живлення.
