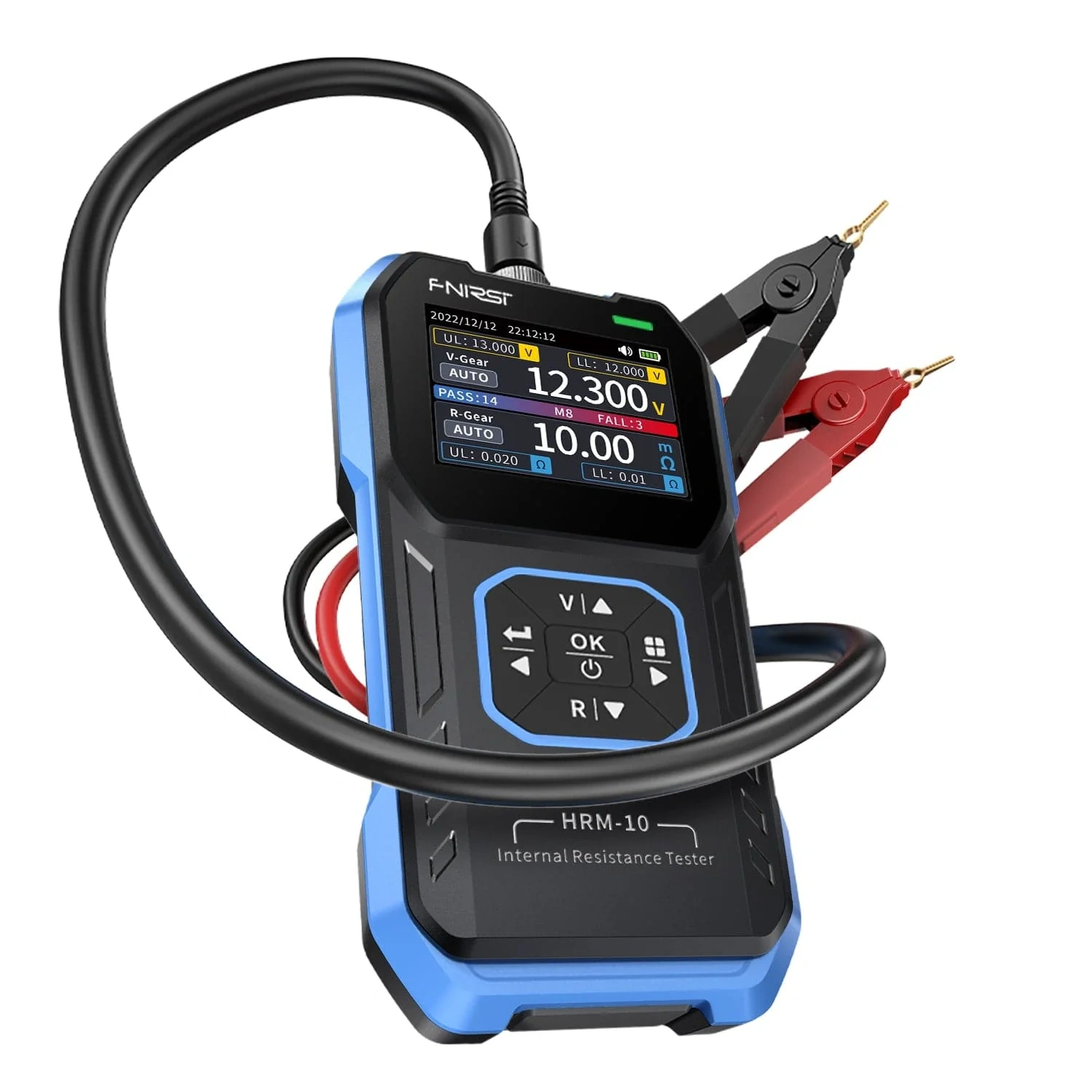

FNIRSI HRM-10 — високоточний вимірювач внутрішнього опору акумуляторів
FNIRSI HRM-10 — портативний високоточний прилад для одночасного вимірювання внутрішнього опору та постійної напруги акумуляторів і батарей. Отримані значення дозволяють оцінювати стан елементів живлення, виявляти погіршення їхніх характеристик і порівнювати кілька акумуляторів між собою.
Прилад орієнтований на роботу з різними типами батарей — від окремих акумуляторних елементів до автомобільних і побутових акумуляторів. Вимірювання внутрішнього опору особливо корисне під час діагностики, сортування та підбору елементів для акумуляторних збірок.
Одночасне вимірювання напруги та внутрішнього опору

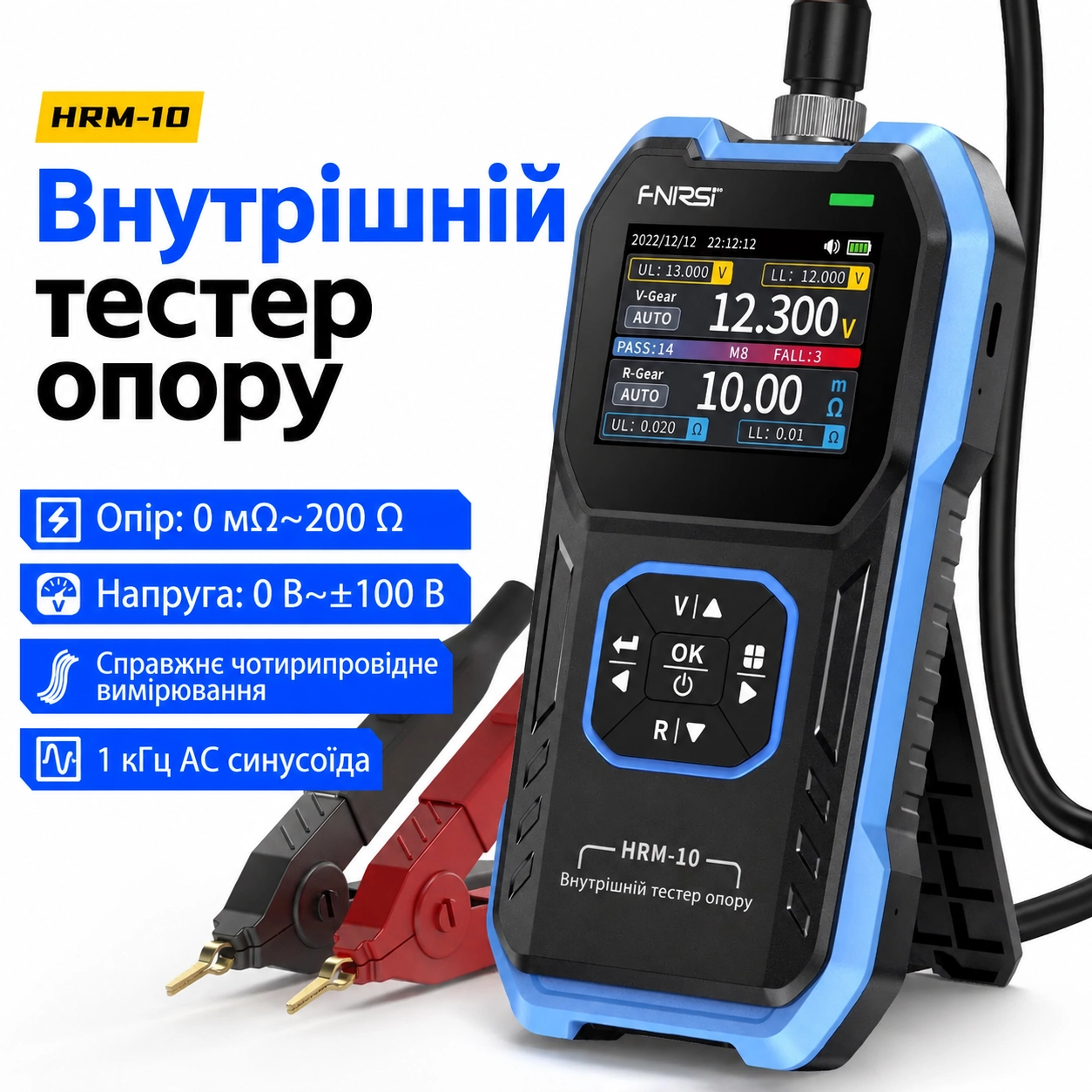

HRM-10 автоматично вимірює внутрішній опір і напругу підключеного елемента та відображає результати на екрані. Діапазон вимірювання постійної напруги становить до ±100 В, а внутрішнього опору — до 200 Ом.
Для напруги доступні автоматичний режим і діапазони 1 В, 10 В та 100 В. Для вимірювання опору передбачені автоматичний режим і діапазони 20 мОм, 200 мОм, 2 Ом, 20 Ом та 200 Ом.

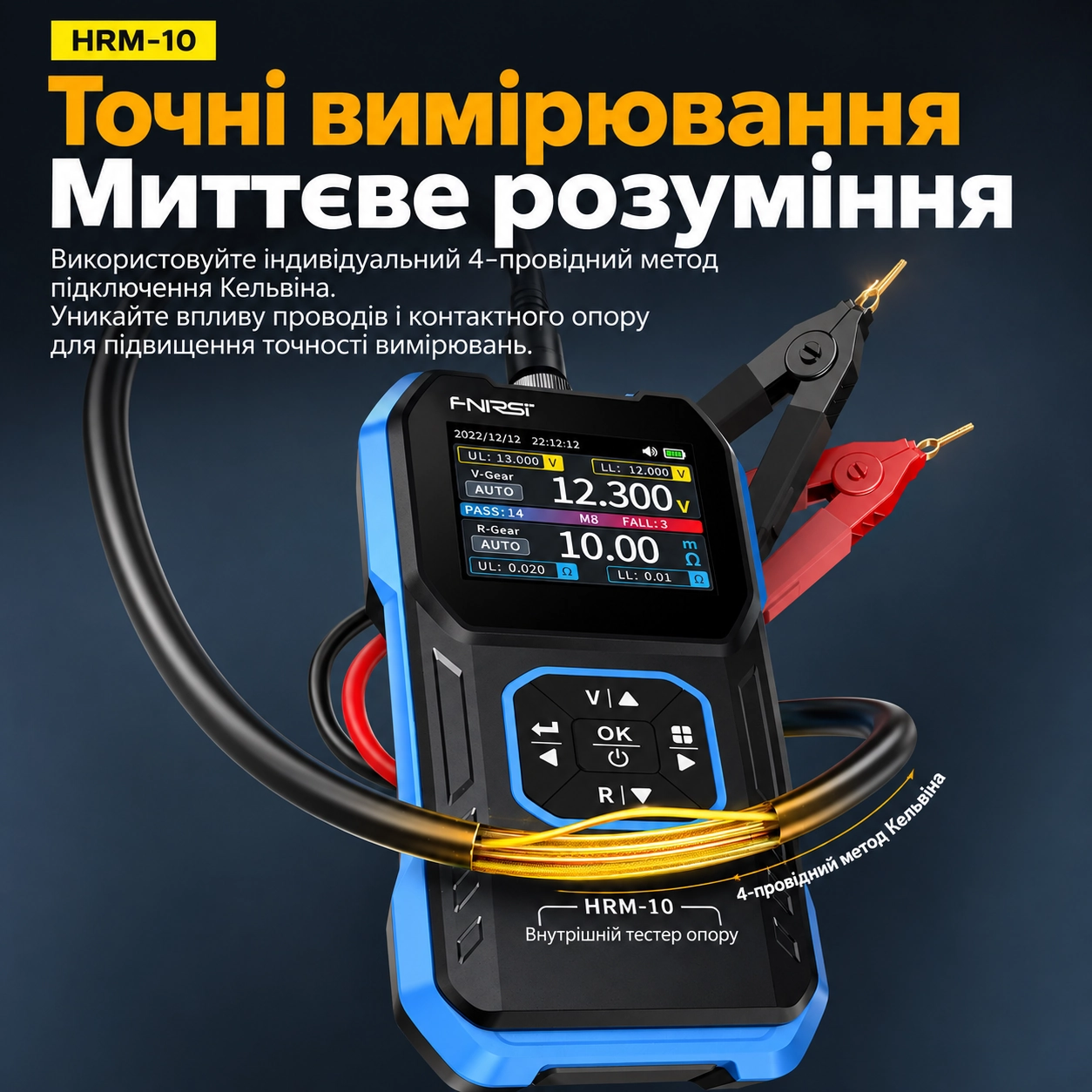

Чотирипровідне вимірювання Kelvin
Для підвищення точності FNIRSI використовує чотирипровідну схему підключення Kelvin. Такий метод дозволяє мінімізувати вплив опору вимірювальних проводів і контактів на кінцевий результат.
Це особливо важливо при роботі з акумуляторами з малим внутрішнім опором, де навіть невеликий додатковий опір проводів може помітно вплинути на показання.
Точність вимірювання до ±0,5%
Заявлена виробником точність HRM-10 становить ±0,5%. Для вимірювання внутрішнього опору використовується тестовий сигнал із частотою 1 кГц.
Поєднання чотирипровідної схеми та окремих діапазонів вимірювання дозволяє використовувати прилад для порівняння акумуляторів, діагностики їхнього стану та відбору елементів зі схожими параметрами.

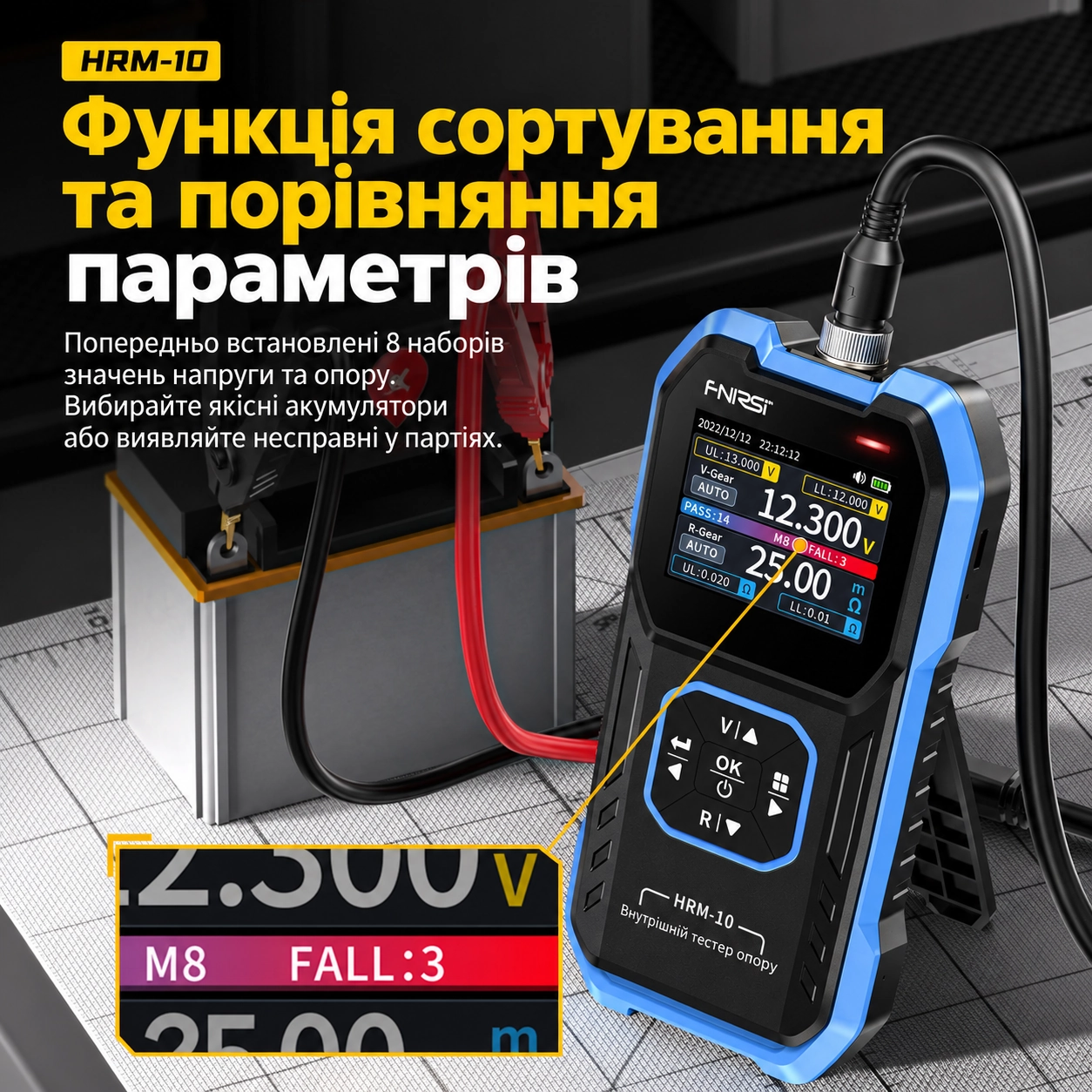

Режим сортування акумуляторів
HRM-10 підтримує спеціальний режим сортування. Користувач може встановити порогові значення, після чого прилад допомагає автоматично відбирати акумулятори відповідно до заданих критеріїв.
Такий режим корисний під час перевірки великої кількості елементів, зокрема перед формуванням акумуляторної збірки. На екрані можна переглядати 8 наборів значень напруги та внутрішнього опору, що спрощує пакетне порівняння елементів.

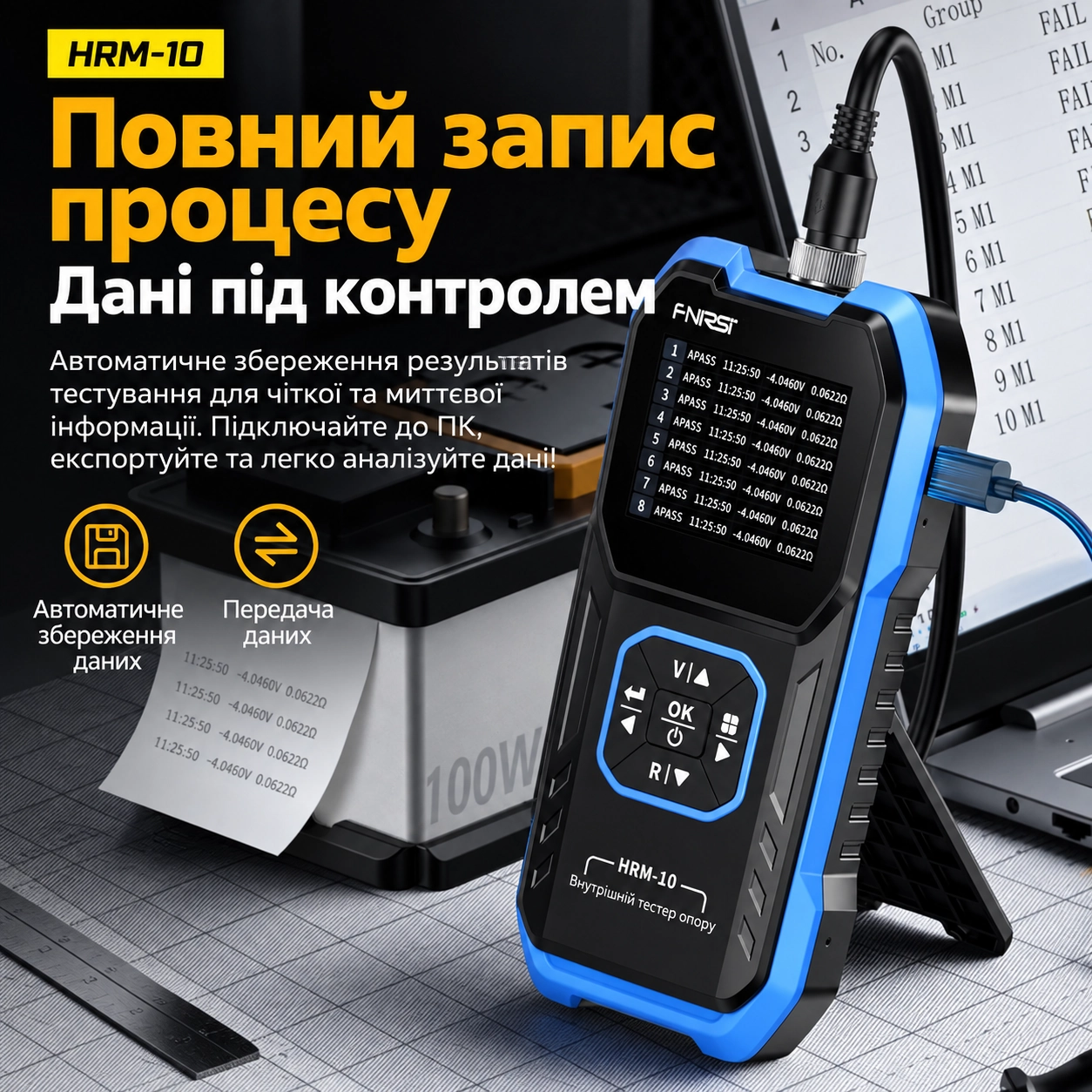

Історія вимірювань та експорт даних
Прилад підтримує збереження історії вимірювань. Отримані результати можна використовувати для подальшого аналізу стану батарей і порівняння проведених тестів.
Також виробником заявлена можливість експорту таблиць із історичними даними, що розширює можливості HRM-10 під час систематичної перевірки акумуляторів.
Кольоровий TFT-дисплей
Результати вимірювань відображаються на кольоровому TFT HD-дисплеї. Кольоровий інтерфейс і структуроване розташування інформації полегшують одночасний контроль напруги, внутрішнього опору та інших параметрів роботи.
Калібрування користувачем
FNIRSI HRM-10 підтримує користувацьке калібрування. Ця можливість дозволяє коригувати вимірювальну систему приладу відповідно до передбаченої виробником процедури та підтримувати коректність вимірювань у процесі експлуатації.
Вбудований акумулятор і заряджання через USB Type-C
Прилад оснащений вбудованим літієвим акумулятором ємністю 1000 мА·год, тому для проведення вимірювань не потрібне постійне підключення до зовнішнього джерела живлення.
Для заряджання використовується інтерфейс USB Type-C із параметрами 5 В / 1 А. Автономне живлення та портативний корпус дозволяють використовувати HRM-10 як на постійному робочому місці, так і під час виїзної діагностики.
Для діагностики та підбору акумуляторів

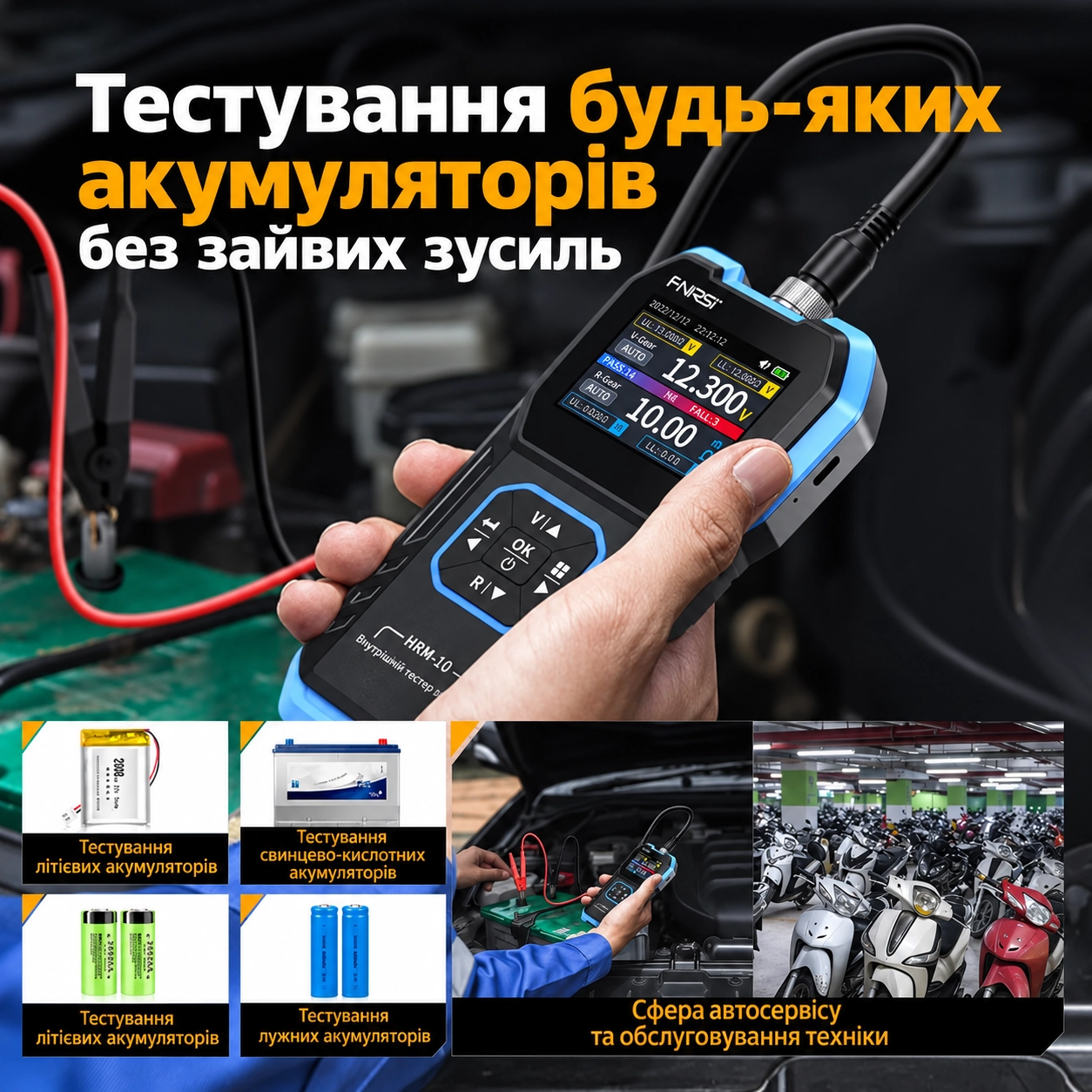

FNIRSI HRM-10 може застосовуватися для перевірки окремих акумуляторних елементів, побутових батарей, автомобільних акумуляторів та інших сумісних джерел постійної напруги. Одночасне вимірювання напруги та внутрішнього опору допомагає оцінювати стан елементів, знаходити акумулятори з погіршеними характеристиками та підбирати близькі за параметрами елементи.
Поєднання чотирипровідного вимірювання Kelvin, діапазону напруги до ±100 В, вимірювання опору до 200 Ом, режиму сортування, історії результатів і можливості експорту даних робить FNIRSI HRM-10 спеціалізованим портативним інструментом для діагностики акумуляторів.
